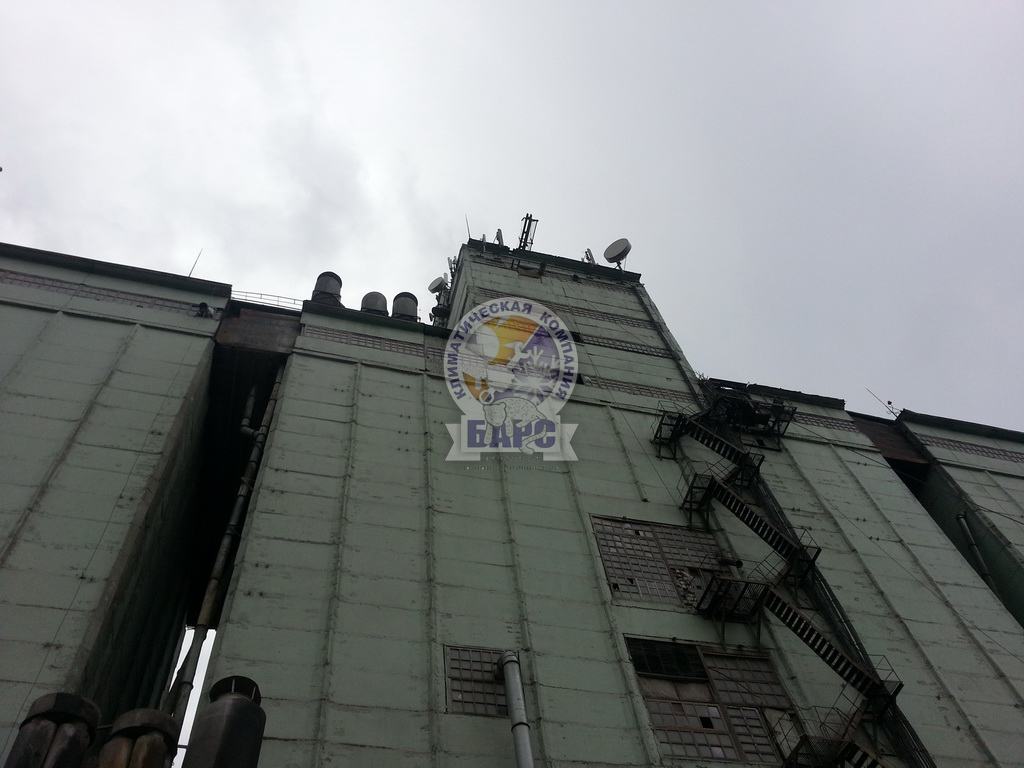

Аспирация элеватора

Выполненные работы:

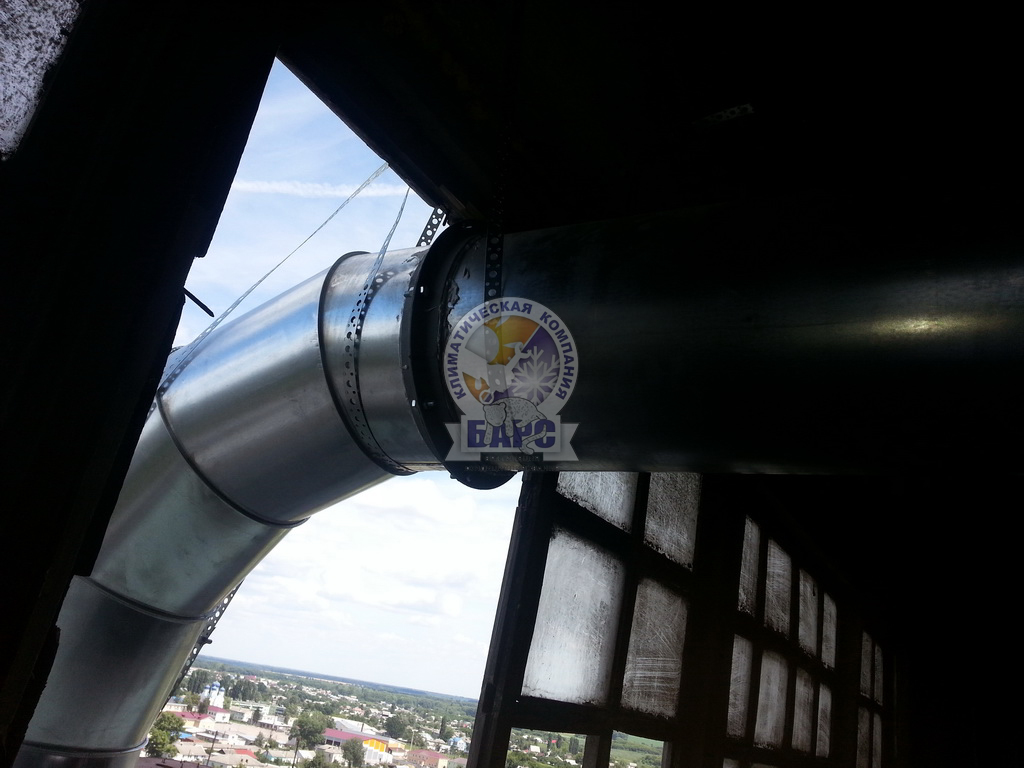

В процессе монтажа аспирационной сети размеры прямых участков воздуховодов уточнялись по месту. Отверстия для аэродинамический замеров располагали не ближе 4...5 диаметров от местных сопротивлений и не ближе 1.5...2 диаметров от следующих местных сопротивлений. Соединение воздуховодов Ø355 мм и более выполнялись на фланцах из стали угловой 25х25х4.

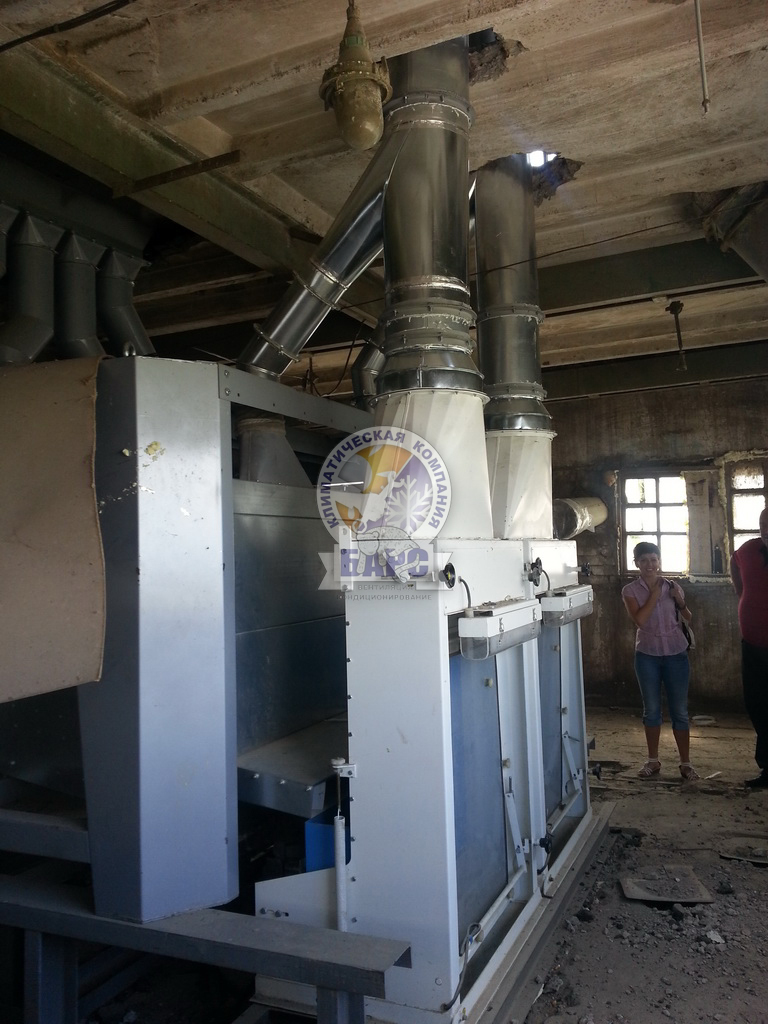

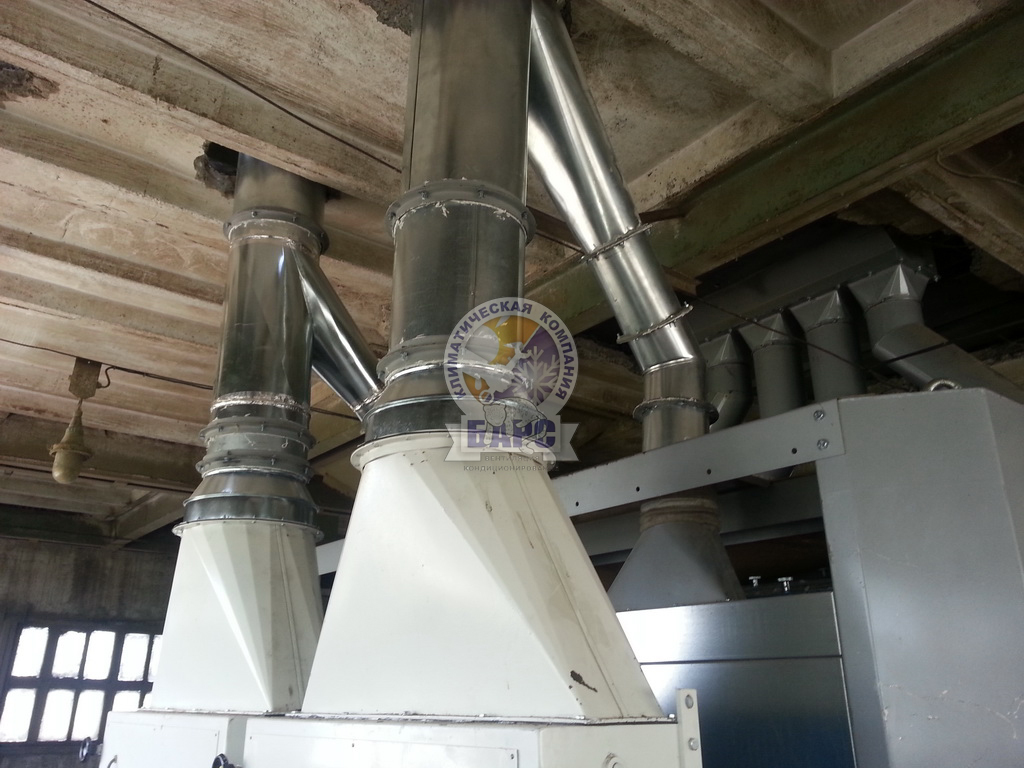

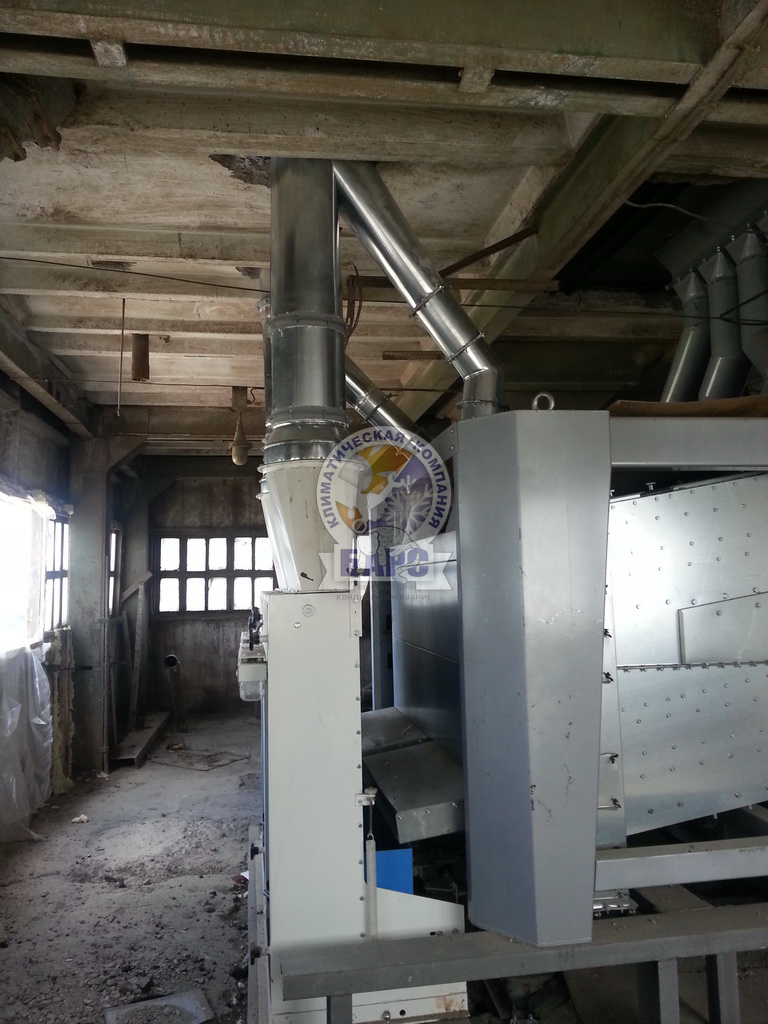

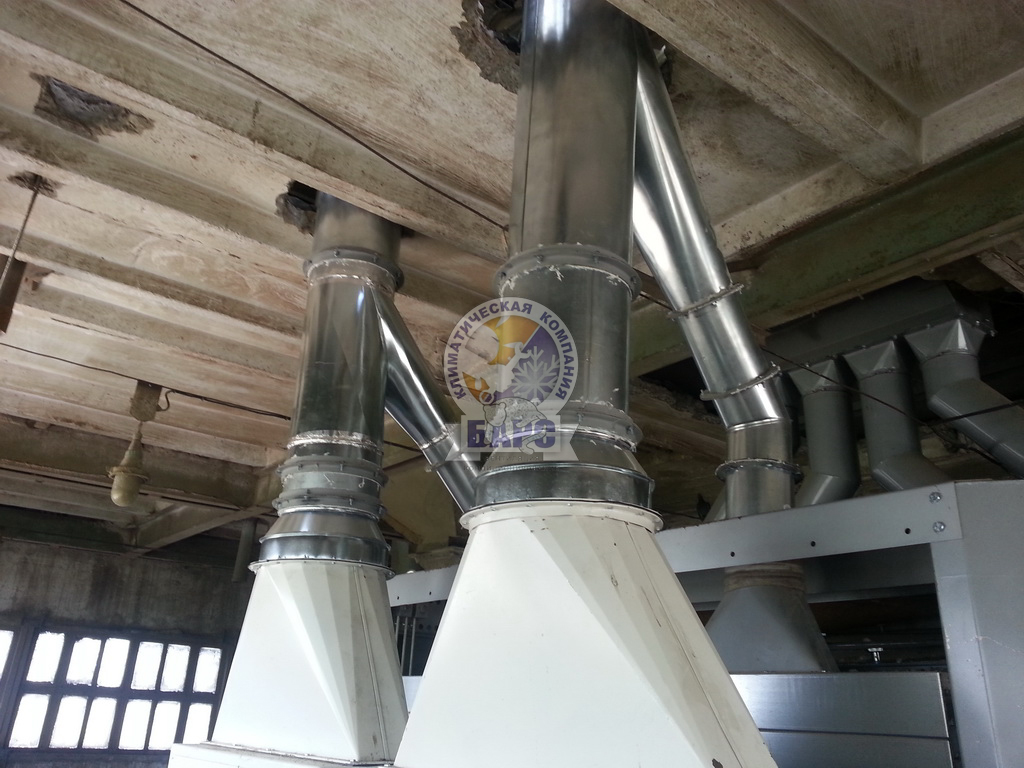

Соединение переходных патрубков и сепаратором Р1-БИС-200, предназначенного для первичной очистки зерна пшеницы от примесей, с аспирационными воздуховодами выполняли на фланцах. Фланцевые соединения уплотняли прокладками из мягкой резины δ=4...5 мм. До сдачи в эксплуатацию аспирационные сети были отрегулированы на расчетное количество воздуха.

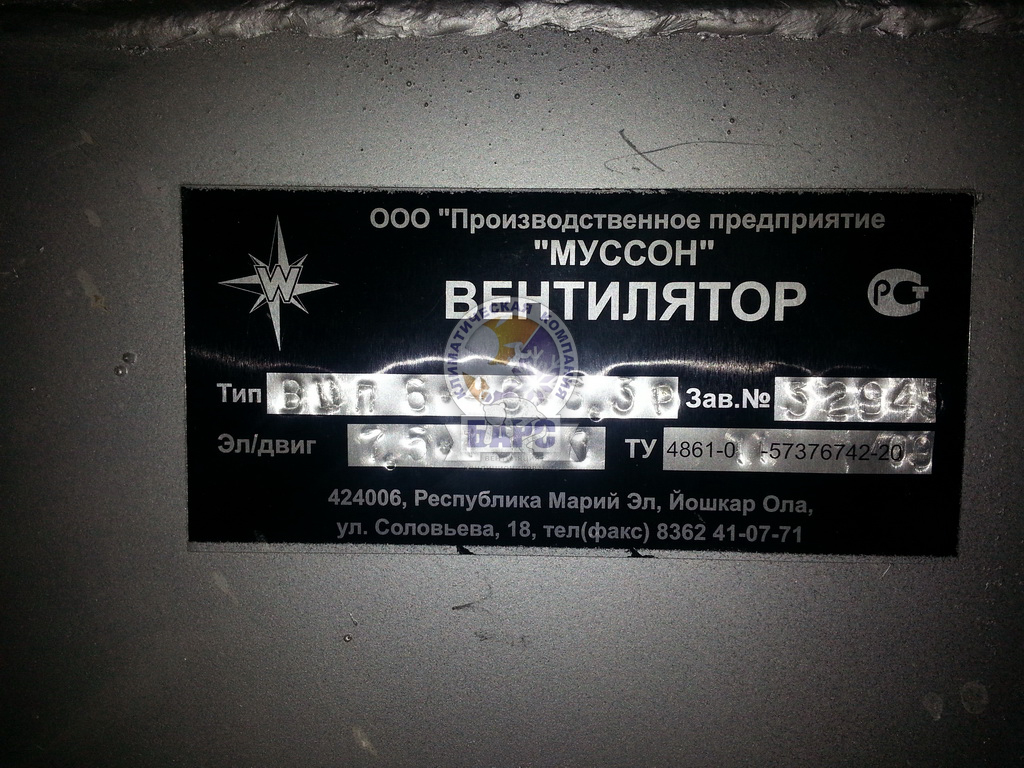

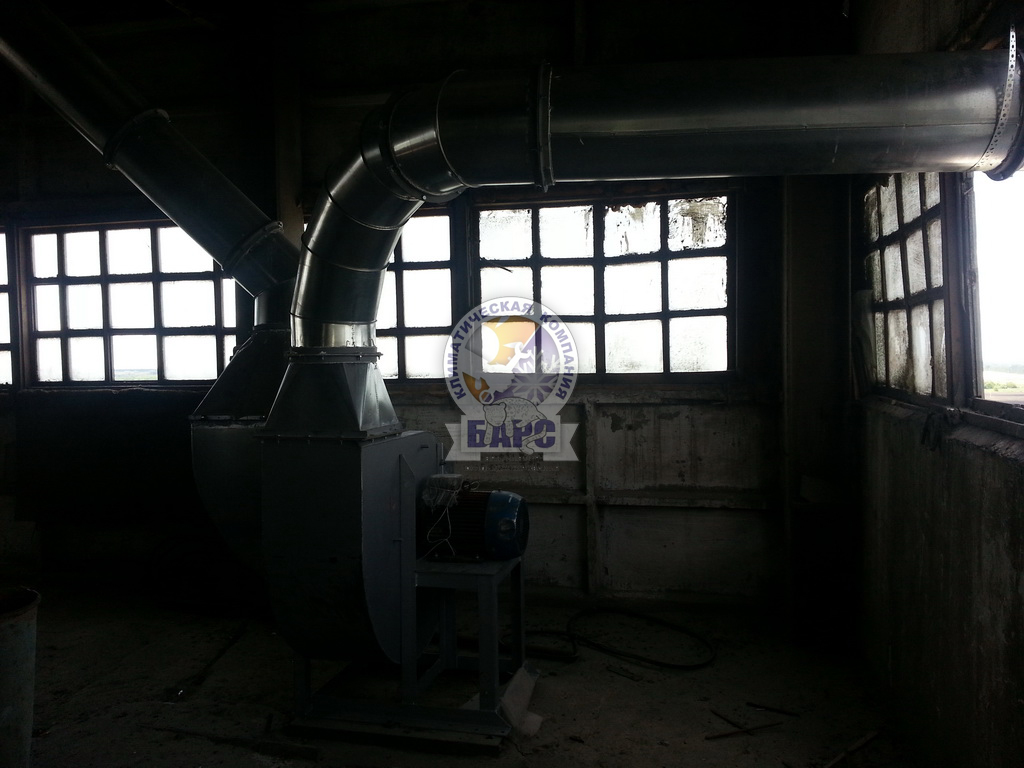

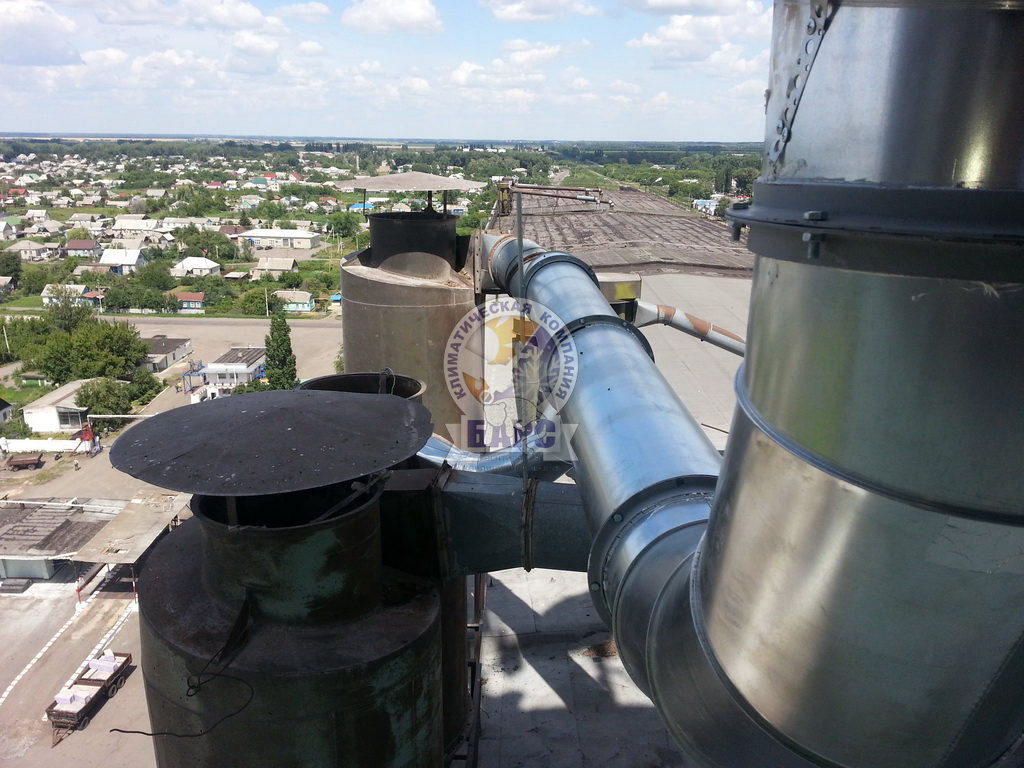

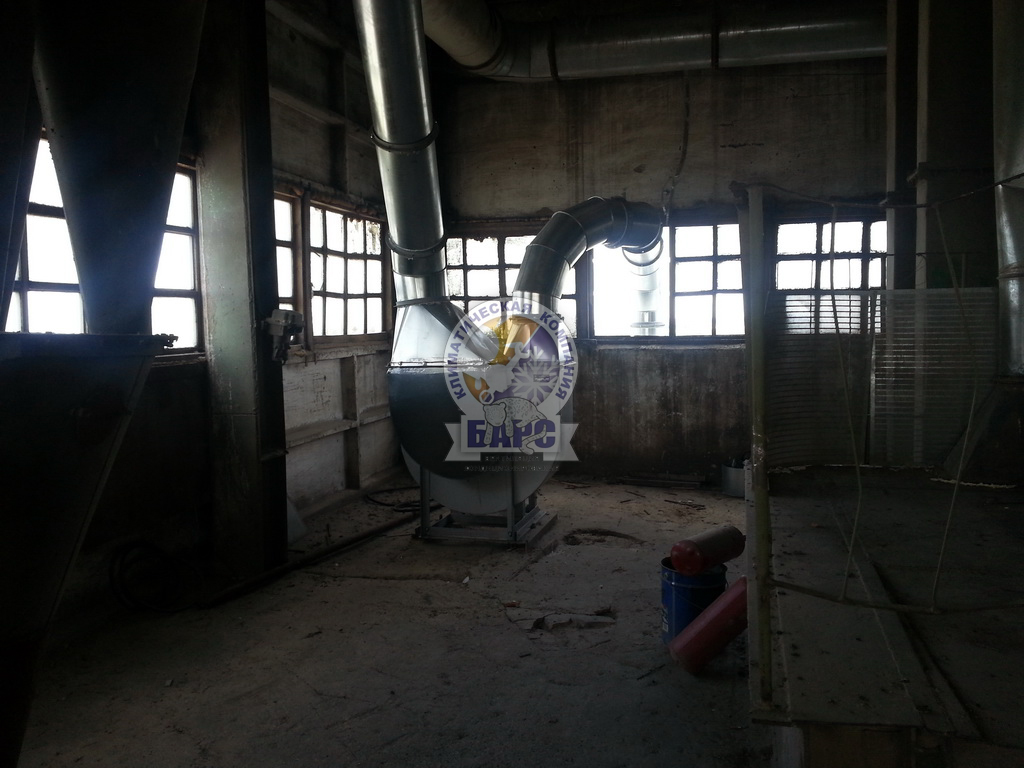

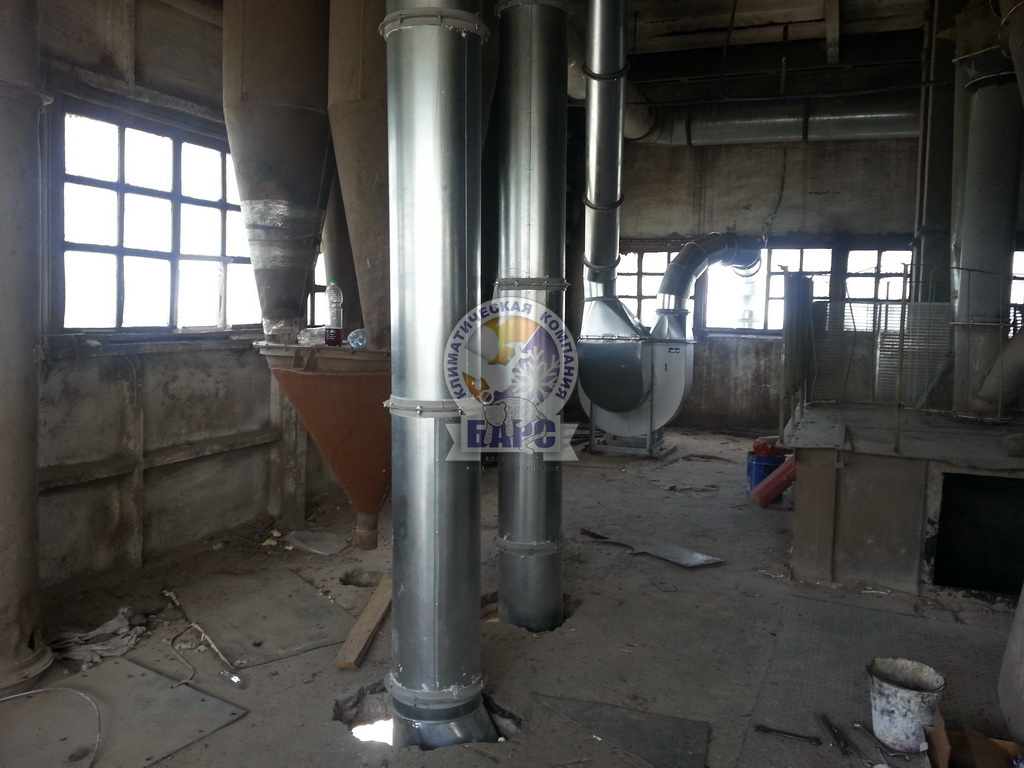

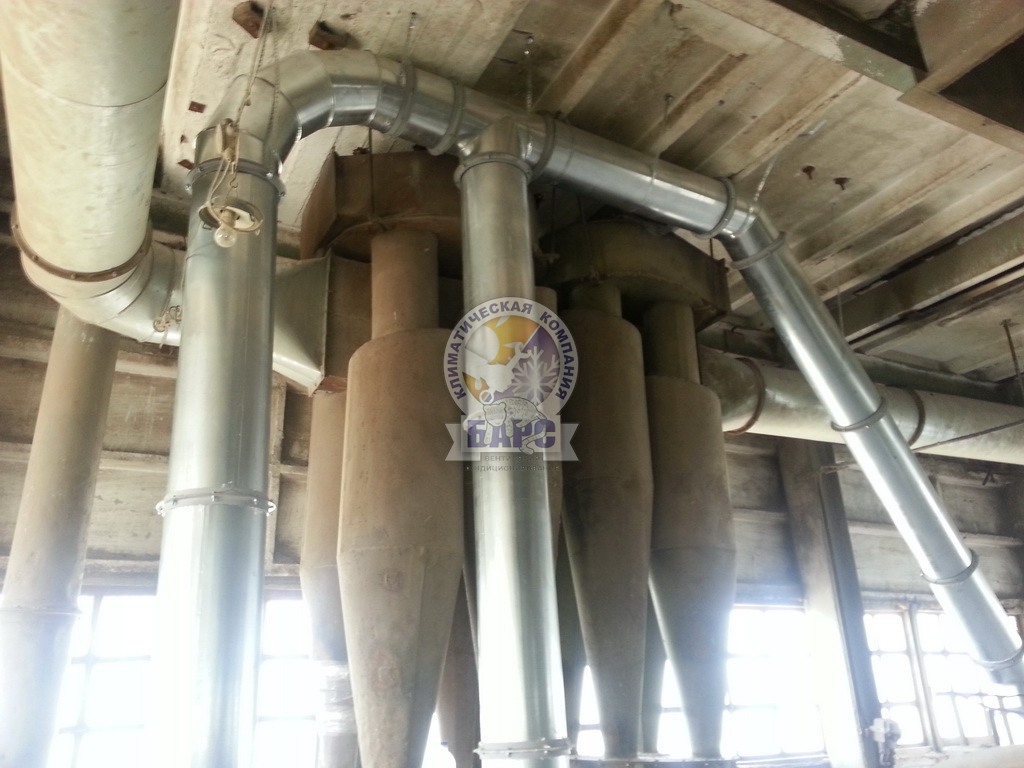

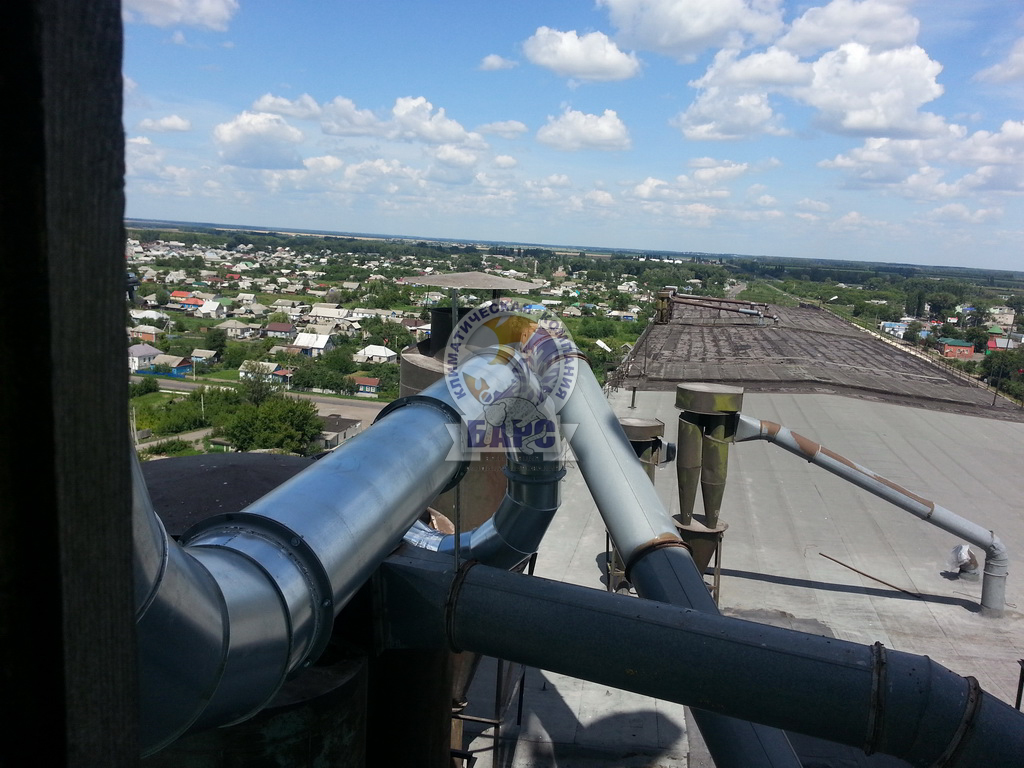

Для улавливания крупной зерновой пыли в аспирационной установке элеватора был установлен Циклон ЦОЛ 9. Циклон был установлен в паре с вентилятором ВЦП 6-46 № 6,3 (7,5*1500). Для ослабления вибрации и шума до установленных норм вентилятор был установлен на изолирующем основании. После окончания монтажа и пусконаладочных работ была проведена паспортизация аспирационной сети.
